一、液壓卡盤軟爪介紹

加工中心一般都是使用液壓卡盤來夾持必須加工制作工件。液壓卡盤一般都配有不熱處理的卡盤卡爪,也稱為軟爪。

軟爪分成內夾和外夾兩種方式,液壓卡盤關閉時夾持工件的軟爪為內夾式軟爪,液壓卡盤伸開時撐緊工件的軟爪為外夾式軟爪。

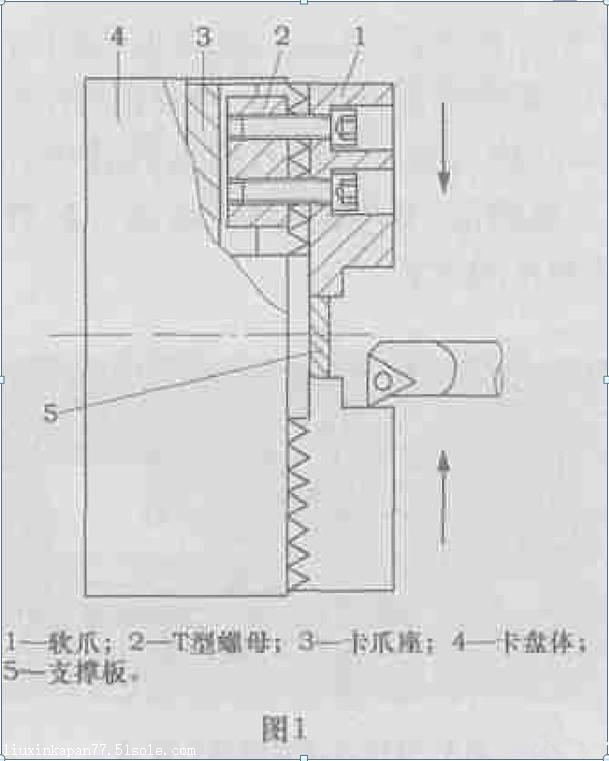

如下圖 1 圖示,軟爪 1 要以端口齒槽與卡盤爪座 3精準定位,利用螺絲和卡盤爪座中的 T 型螺帽 2 固定于卡盤爪座 3 上。液壓卡盤工作的時候,軟爪在卡盤爪座的帶動下,作關閉或伸開健身運動,將工件夾持或松掉。夾持不一樣工件時,通過改變軟爪在卡盤爪座里的部位來調節液壓卡盤的夾持規格。在生產大批量比較大的軸類或盤類零件時,為避免毀壞工件已生產加工表層,確保工件被夾持面與被生產加工面平行度規定,可以把液壓卡盤軟爪（卡爪）的夾持面稍微的車削一下。

二、有關車削軟爪

車削內夾式軟爪的傳統方法如下圖 1 圖示,先往液壓卡盤軟爪里側夾持一個圓形承重板 5 作為支撐軟爪,然后對軟爪的夾持面開展車削生產加工,使軟爪夾持面孔徑規格與工件被夾持位置孔徑規格相同。

為了保證軟爪行程安排的中央位置變成夾持工件位置,車削夾持規格不同類型的軟爪就會用不一樣孔徑規格的承重板。因而車削內夾式軟爪前,要預先提前準備各種不同規格和型號的承重板。
