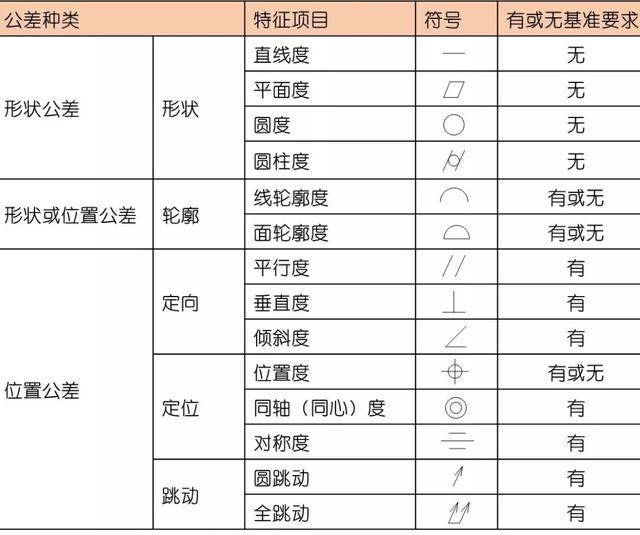

作為機械加工的老司機，你要閱讀無數圖紙，加工無數。說到“形位公差”，就是理論和實踐的專長，你對它了解多少呢？在生產中，對圖紙尺寸形位公差的誤解會導致加工分析、加工結果和要求出現偏差，甚至造成嚴重后果。那么今天就讓六欣小編給大家做一下簡單的講解形位公差有哪些及注釋。

01 直線度

直線度，一般稱之為平行度，就是指零部件上線性元件的具體樣式維持理想化平行線的客觀事實。直線度尺寸公差是具體線和線理想化線較大允許誤差。

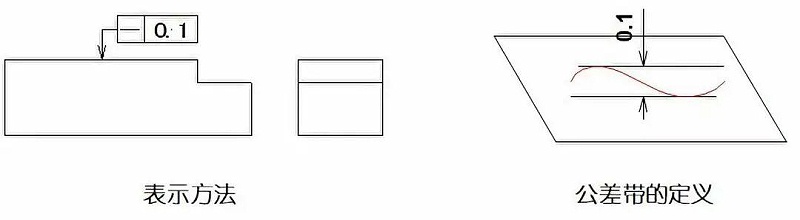

例1：在預訂平面上，公差等級必須是2條平行面平行線兩者之間距離0.1mm的地區 。

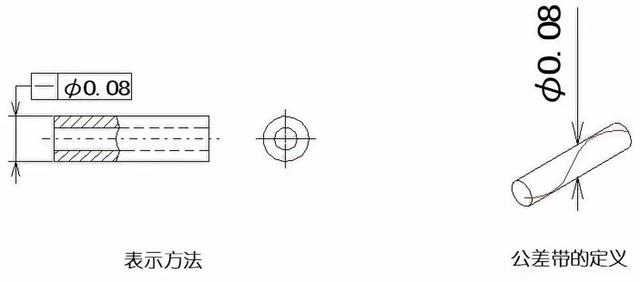

例2：在公差值前再加上字母符號Φ，公差等級必須是直徑約為0.08mm的圓面里的地區。

02平面度

平面度，即一般所指的整平水平，表明零部件的水平因素具體樣子，維持理想化水平的情況；平面度尺寸公差是具體表層對理想化水平所容許的較大變化量。

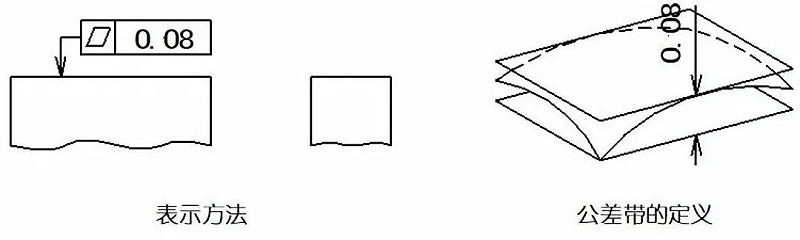

實例：公差等級是處在間距0.08mm的2個水平相互之間的地區。

03圓度

圓度，即平常經常說的同心度水準，說明零配件上圓的關鍵因素實際風格樣式與其說核心內容保持勻稱分布的具體情況。圓度尺寸公差是在相同橫截面上，具體圓對理想化圓所容許的較大變化量。

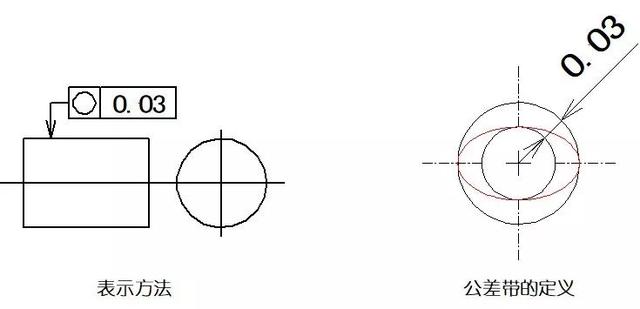

實例：公差等級務必在相同正截面上，半經差為公差值0.03mm的倆個內切圓相互之間的范圍。

04圓柱度

同軸度是表明零部件上圓面外觀設計輪廊上的各點，并對中心線維持定距情況；同軸度尺寸公差是具體圓柱體應對理想化圓面所容許的較大變化量

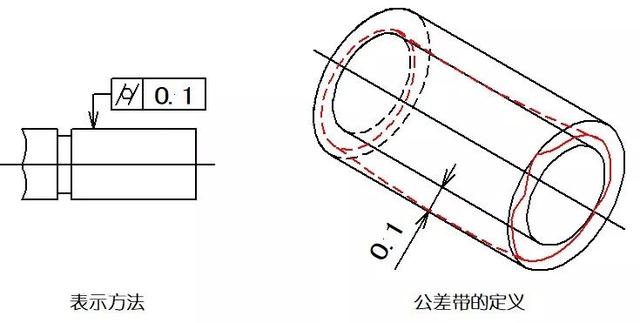

實例：公差等級是半經差為公差值0.1mm的倆個同軸線圓面相互之間的范圍。

05線輪廓度

線輪廓度是表示在零配件的給定平面上，自由特征的線框，保持其多面性特征的情形；線輪廓度尺寸公差指的是非圓曲線的主要輪廓線的準許變化量。

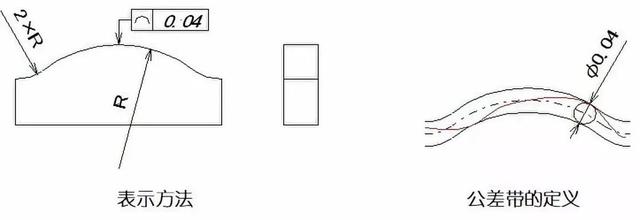

實例：公差等級由包絡線一連串直徑約為尺寸公差0.04mm的圓圓的兩包絡線相互之間的范圍；諸圓的圓心處在具備基礎理論恰當幾何形狀的線上。

06面輪廓度

面輪廓度是表明零部件上的隨意形態的曲面模型，維持其理想化形態的情況；面輪廓度標準公差指的是非圓曲面模型的主要輪廓線，對理想輪廓線面的準許變化量。

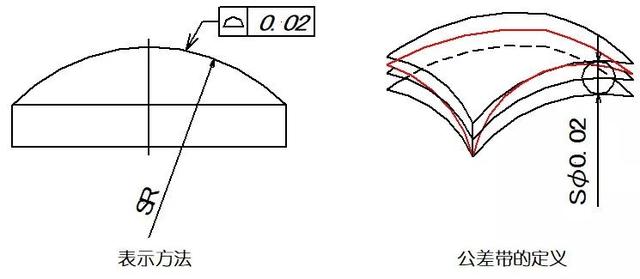

實例：尺寸公差由曲線一個接著一個的直經為0.02mm的圓柱體的2條曲線相互間，諸圓柱體的中心線理論上應位于理論合理幾何形狀的外表。

07平行度

平行度，即一般常說的維持平行面的水平，表明零部件上所測具體因素相對于標準維持等間距的情況；平行度尺寸公差是所測因素的具體方位，與標準相平行面的平行面方位相互之間所容許的較大變化量

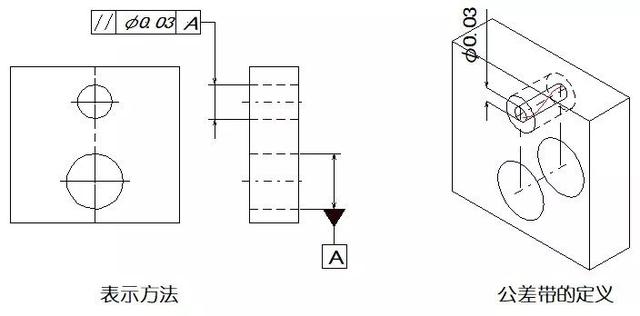

實例：如公差值前充注標Φ、則公差等級為標準平行面直徑為Φ0.03mm的圓面內。

08垂直度

垂直度，即一般所指的兩因素相互之間維持交互作用的程度上，表明零部件上待測因素相對于標準因素，維持合理的90°交角情況；垂直度尺寸公差是待測因素的具體方位，針對標準相豎直的最佳方位相互之間所容許的較大變化量。

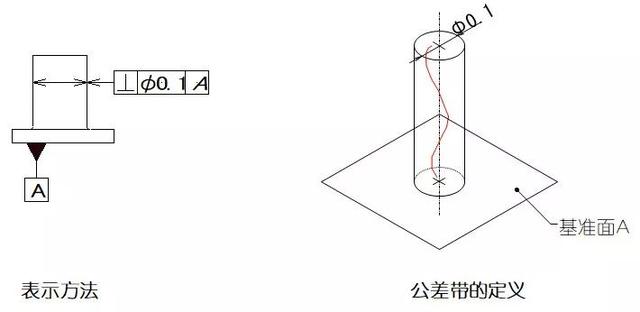

實例1：公差等級前充注標記Φ，則公差等級垂直在基準點直徑約為0.1mm的圓面內。

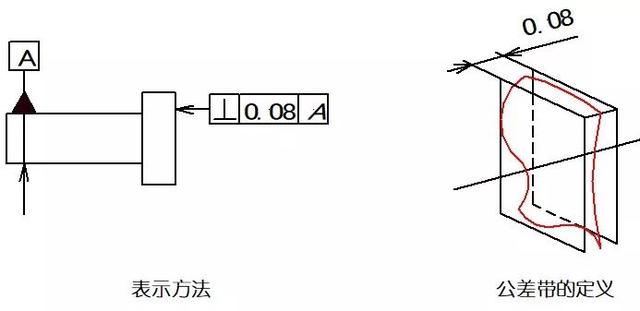

實例2：公差等級務必處在間距為0.08mm且垂直在基準點的兩平行面水平相互之間。

09傾斜度

傾斜度是表明零部件上兩因素相對性方位維持隨意給出視角的恰當情況；傾斜度尺寸公差是待測因素的具體方位，針對標準成隨意給出視角的最佳方位相互之間所容許的較大變化量

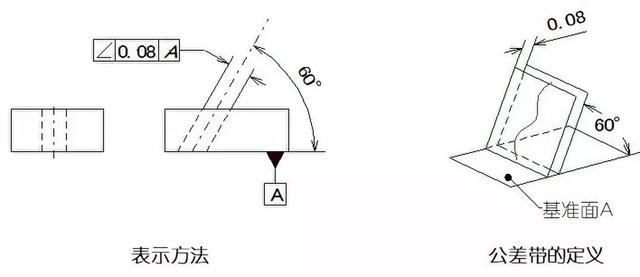

實例1：待測軸線的公差表是間隔距離為公差值0.08mm，且與基準線A成概論角度60°的兩正垂面水準彼此之間的領域。

實例2：在公差值前充注標記Φ，則公差等級務必處在直徑約為0.1mm的圓面內；該公差等級應平行于垂直在標準A的水平B，并與標準A呈基礎理論恰當視角60。

10位置度

對稱度是表明零部件上的點、線、面等因素，相對性其理想化部位的精確情況；對稱度尺寸公差是待測因素的實際位置相對于理想化部位所容許的較大變化量。

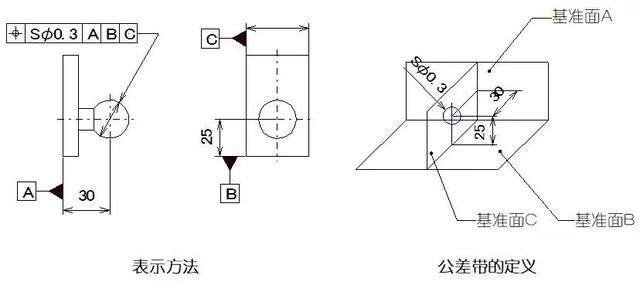

實例：公差等級前充注標記SΦ時、公差等級是直徑為0.3mm的球內范圍；球公差等級的定位點的部位是相對于基準點A、B及C的基礎理論恰當外形尺寸。

11同軸度

同軸度，即一般所指的共軸程度上，表明零部件上待測中軸線相對于標準中軸線，維持在相同水平線上的情況；同軸度尺寸公差是待測具體中軸線相對于標準中軸線所容許的變化量。

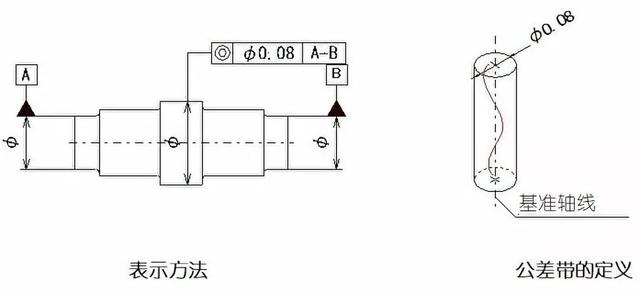

實例：公差值充注標記時，公差等級是直徑為0.08mm的圓柱形之間區域；圓形公差等級的中軸線與標準一致。

12對稱度

對稱度是表明零部件上兩對稱點基本要素維持在相同中心點平面內的狀況。對稱度尺寸公差是具體基本要素的對稱點面（或中間線、中軸線）對理想化對稱性平面圖所容許的變化量。

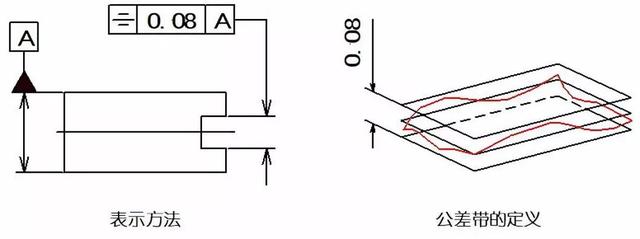

實例：公差等級是間距為0.08mm、且相對于標準中心點平面圖或中間線對稱性配備的兩平行面平面圖相互之間或平行線相互之間的范圍。

13圓跳動

圓跳動是表明零部件上的轉動表層在限制的精確測量面內，相對于標準中軸線維持固定位置的情況；圓跳動尺寸公差是待測實際上基本要素繞標準中軸線，無軸徑挪動地轉動一整圈時，在限制的檢測范圍內所容許的較大變化量。

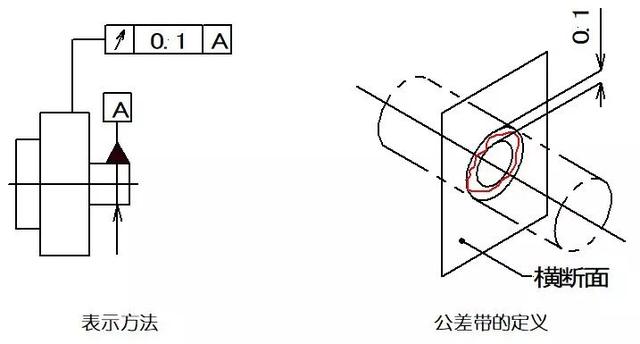

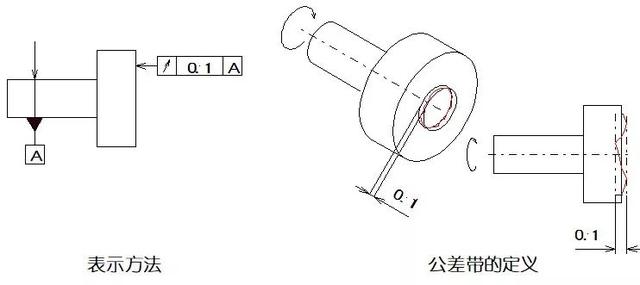

實例1：公差等級是垂直在任意精確測量平面內，圓的半徑差為0.1mm，且中心點在相同標準中軸線上的兩內切圓相互之間的范圍。

實例2：公差等級是在與標準同軸線的任意圓的半徑具體位置的精確測量圓面上間距為0.1mm的兩個圓相互之間的范圍。

14全跳動

全上下跳動指的是零部件繞標準中軸線作持續轉動時，沿整體待測表層上的上下跳動量；全上下跳動尺寸公差是待測實際上基本要素繞標準中軸線持續的轉動，與此同時指示儀沿其理想化輪廊相對性挪動時所容許的較大上下跳動量。

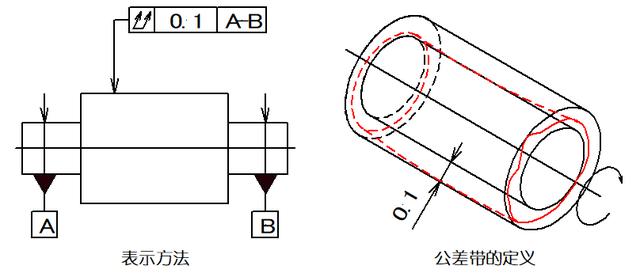

實例1：公差等級是間距為圓的半徑差0.1mm，且與標準同軸線的兩圓面相互之間的范圍。

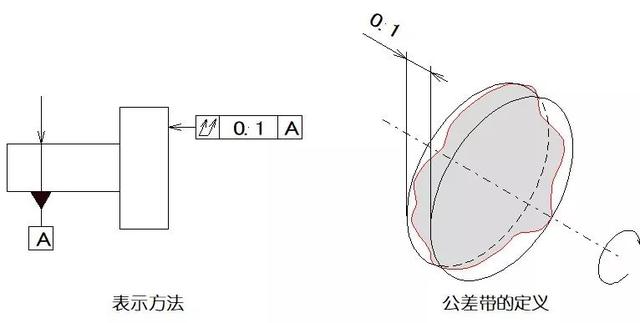

實例2：公差等級是間距為圓的半徑差0.1mm，且與標準垂直線的兩平行面水平相互之間的范圍。
