夾具除了比較常見的三爪卡盤和四爪卡盤之外，還有套筒卡盤即筒夾夾頭。這類夾具在車床上運用很廣，像一些六角形、圓形等等工件可以使用這種夾頭，只需銑削成相對應的形狀即可。那么這種筒夾夾頭行程直徑一般多大呢？別急，我們通過幾個圖對比分析。

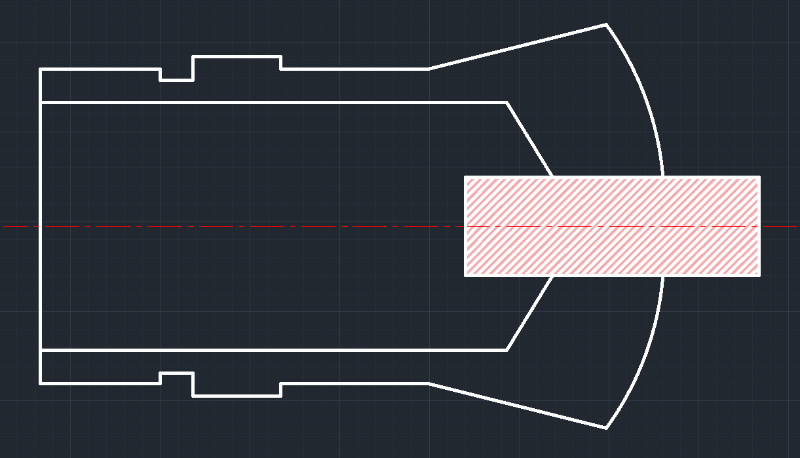

1.筒夾夾頭標準夾持如圖所示：

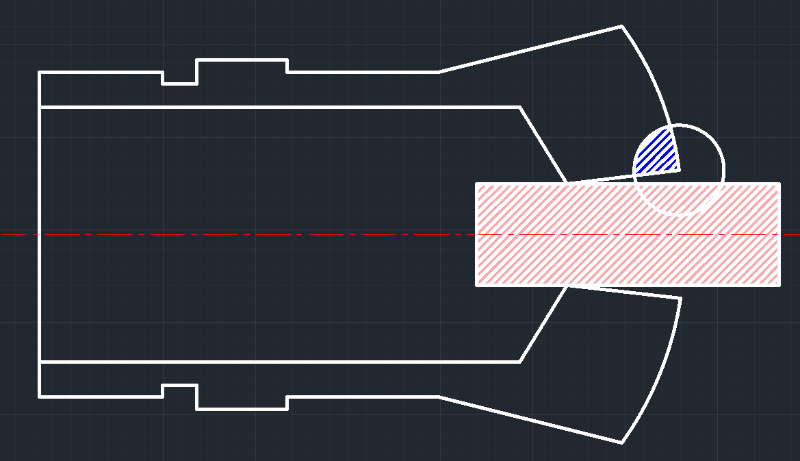

2.工件尺寸大于筒夾內孔尺寸，如圖所示：

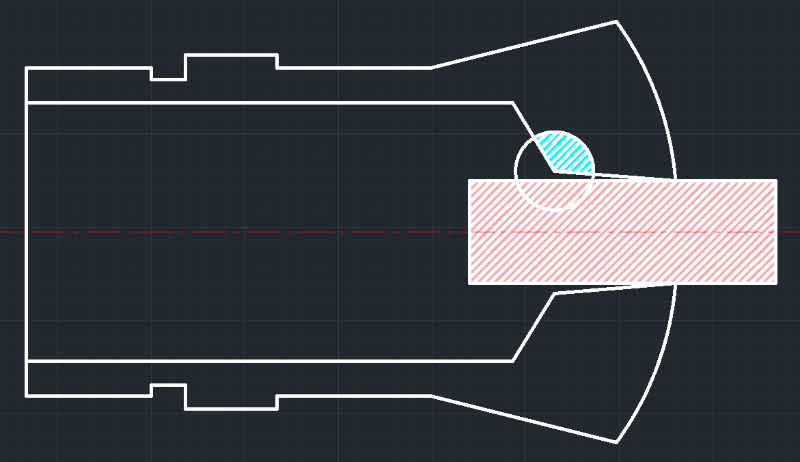

3.筒夾內孔尺寸大于工件尺寸，如圖所示：

通過上圖對比，我們可以看出，一般在選擇筒夾時，可以根據工件的大小類型去選擇，通常筒夾為圓弧居多并且接觸較好，所以一般建議工件多大，夾頭就定做多大；而筒夾夾頭一般行程直徑在0.6mm這樣。
