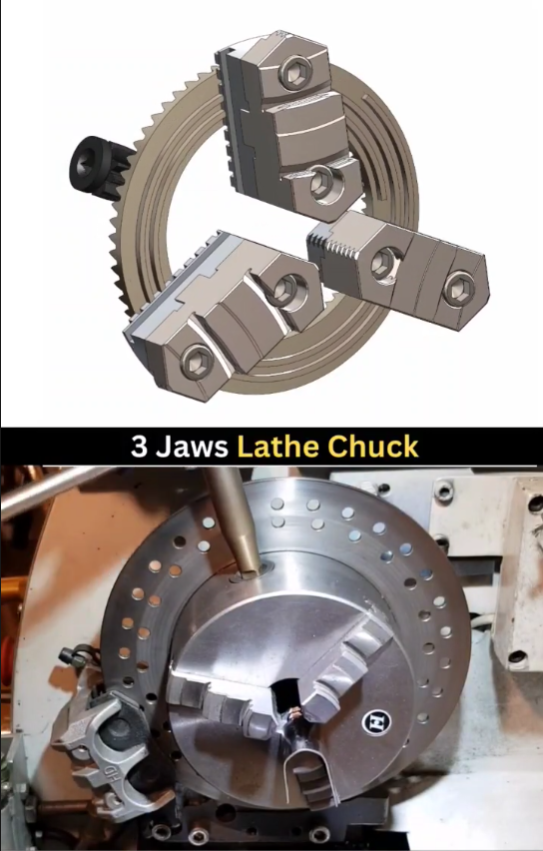

夾緊工件的機械裝置在機床上被稱為卡盤。根據卡盤爪的數量，可以分為：兩爪卡盤、三爪卡盤、四爪卡盤、六爪卡盤和特殊卡盤。按照動力模式，卡盤可分為手動卡盤、氣動卡盤、液壓卡盤和電動卡盤。從結構上來看，還可以分為中空型和中實型。手動卡盤使用T型扳手扳動錐齒輪，進而帶動平面矩形螺紋，最終牽動三爪向心轉動。由于平卡盤的矩形螺紋具有等螺距的特點，所以三爪向心移動的距離相等，自動實現定心效果。三爪卡盤是由一個大錐齒輪，三個小錐齒輪，三個卡爪組成。三個小錐齒輪和大錐齒輪嚙合，大錐齒輪的背面有平面螺紋結構，三個卡爪等分安裝在平面螺紋上。當用扳手扳動小錐齒輪時，大錐齒輪就會開始轉動，因?yàn)榇箦F齒輪的背面有平面螺紋，所以三個卡爪會同時向中心靠近或退出。基本結構和工作原理：三爪自定心卡盤利用三個螺釘，通過盤體止口端面上的螺絲孔，將卡盤緊固在機床法蘭上?？梢詫馐植迦臊X輪方孔中的任意一個位置，然后轉動扳手。當扳手轉動時，小齒輪會帶動盤絲一起旋轉。通過盤絲端面上的螺紋轉動，實現卡盤夾緊松開功能。
