一些客戶問能不能定制非標的內撐夾具，今天小編給大家分享一款加工中心用氣動內撐后拉組合夾具，這款夾具是某格的定制方案，工件是渦旋盤內件，特點是銑削的力度比較大，并且工件比較特殊，需設置兩個夾持力，一個是內撐漲套定心，另一個是轉角指形下壓，故此設計成組合型夾具。

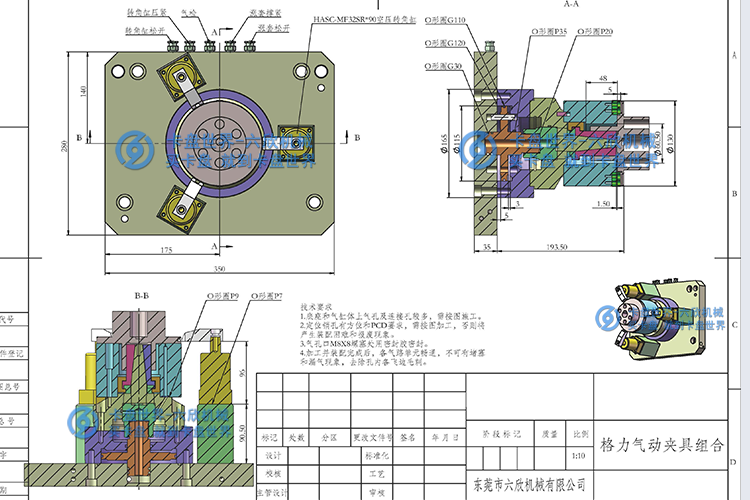

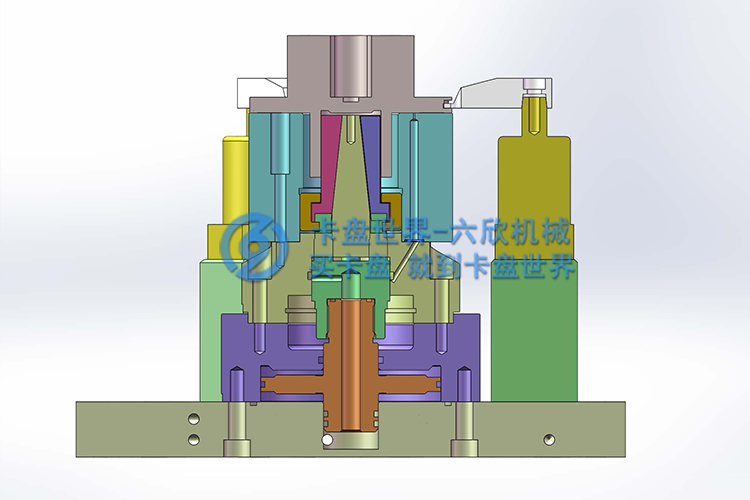

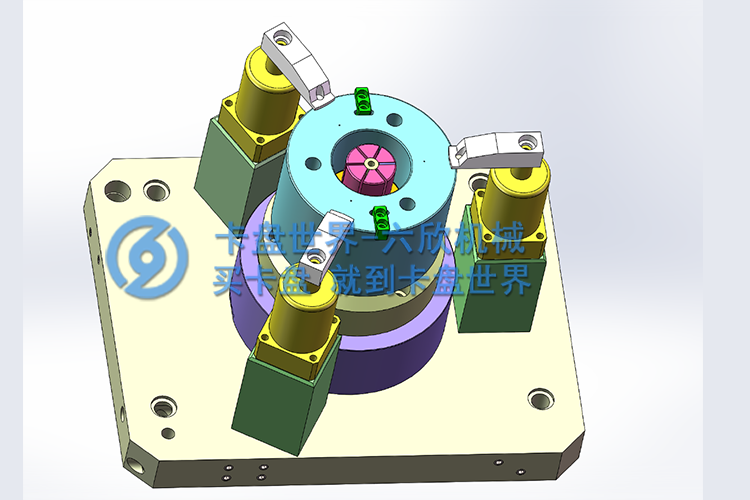

氣動內撐后拉組合夾具定制方案工藝圖如下所示：

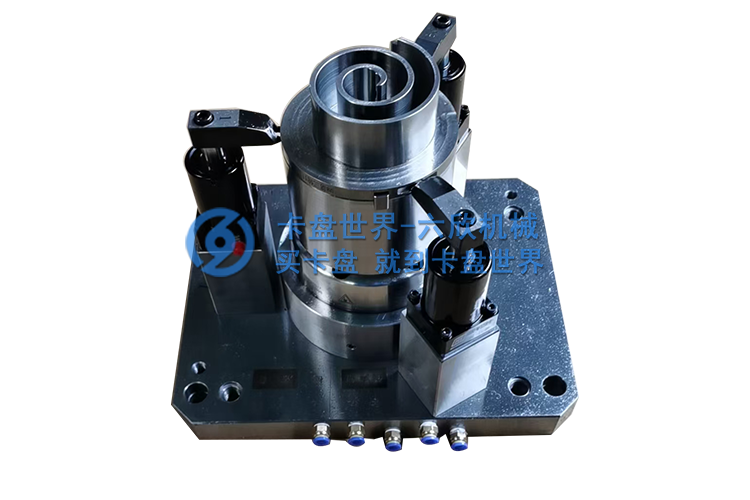

該夾具目前已經交付，接下來我們看一下實物圖：

我們從實物圖中不難看出，工件比較特殊是一個渦旋盤類工件，夾具的優點是提升了加工的效率，并且夾持力大，內部有內撐漲套做定心夾持以及后拉功能，同時通過轉角指形下壓夾持使工件緊貼定位面。這款夾具定心精度在0.01mm內，適用于高度要求的工件，平面度要求高，銑削力大的加工。

好啦，今天就暫時給大家分享到這里了，假如您有非標夾具需要定制可以咨詢我司，六欣在夾具這一塊可謂家喻戶曉了，夾持方案找我們準沒錯。
