車床夾具常見的按照結構類型可以分為幾種，例如：手動卡盤、液壓卡盤、后拉筒夾、前推式筒夾、內漲夾頭、橡膠筒夾夾頭等。那么如果將這些卡盤安裝在車床主軸上它們由什么結構組成的呢，附示意圖請參考。

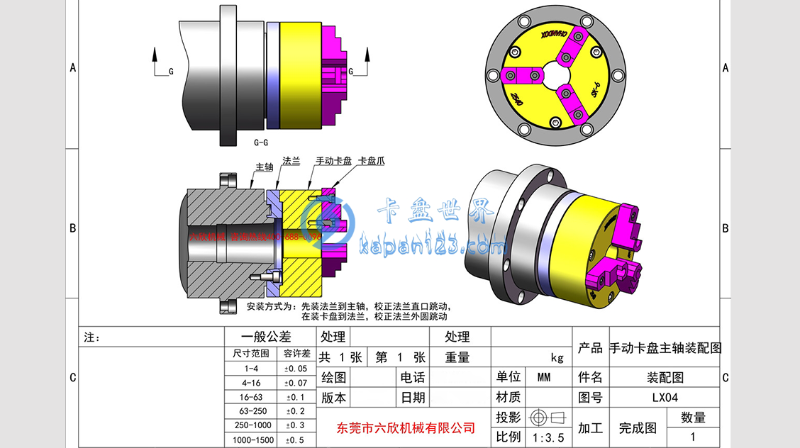

第一種，安裝手動卡盤結構示意圖如下：

從圖中我們不難看出，在車床主軸上安裝手動卡盤主要由主軸、法蘭、卡盤、卡爪等結構；而安裝時，應先將法蘭安裝于主軸上，校正法蘭止口跳動，在把卡盤安裝到法蘭上，校正法蘭外圓跳動。

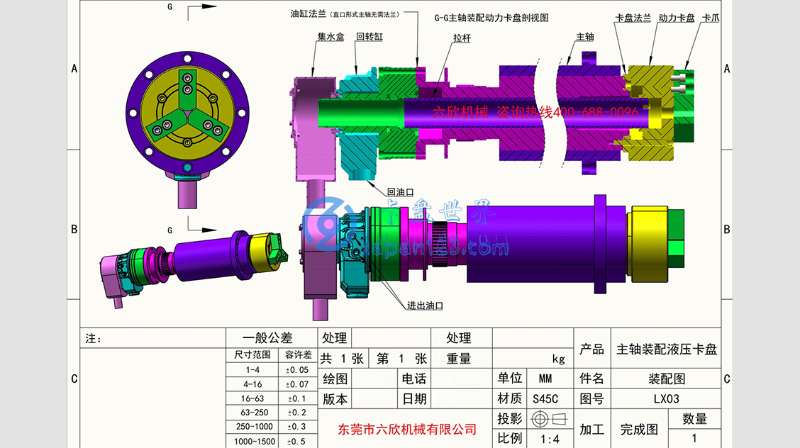

第二種，安裝液壓卡盤示意圖如下：

從圖中可以看出液壓卡盤的安裝對比手動卡盤結構上有一些小區別，主要由集水盒、回轉油缸、油缸法蘭、拉桿、主軸、卡盤法蘭、動力卡盤、卡爪等組成，同時外加裝一個動力源液壓站。

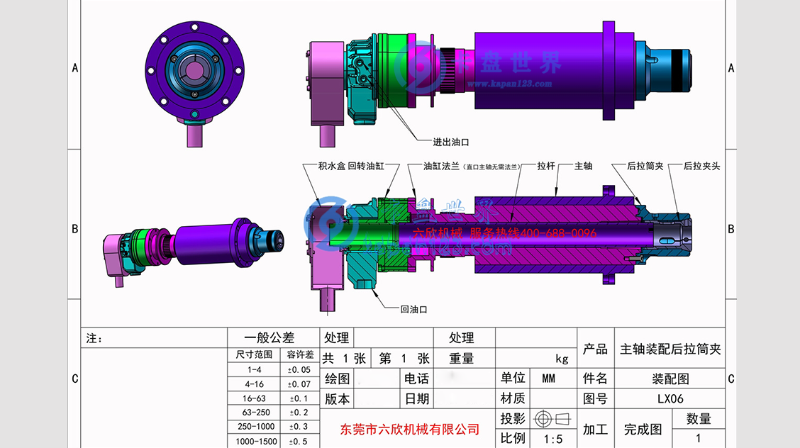

第三種，后拉式筒夾安裝示意圖如下：

后拉筒夾的安裝方式跟液壓卡盤的是一樣的，就是夾持上不太一樣。

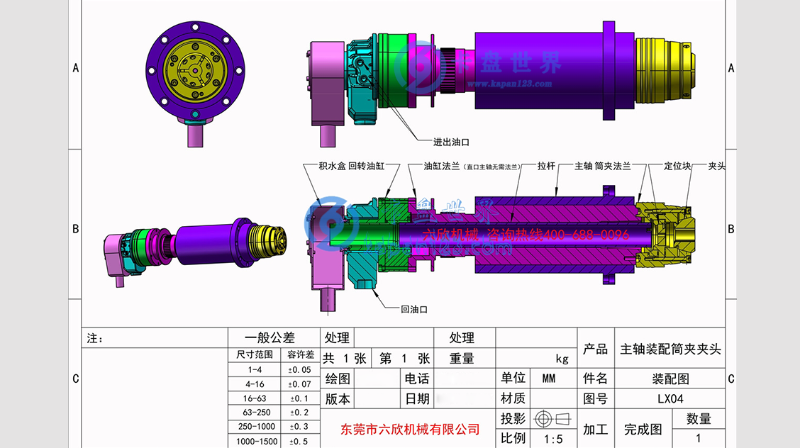

第四種，前推式筒夾安裝示意圖如下：

前推式筒夾安裝方式跟后拉式筒夾也是一樣的，搭配的是173E夾頭工作，可以根據自己工件的大小定制相對應的夾頭。

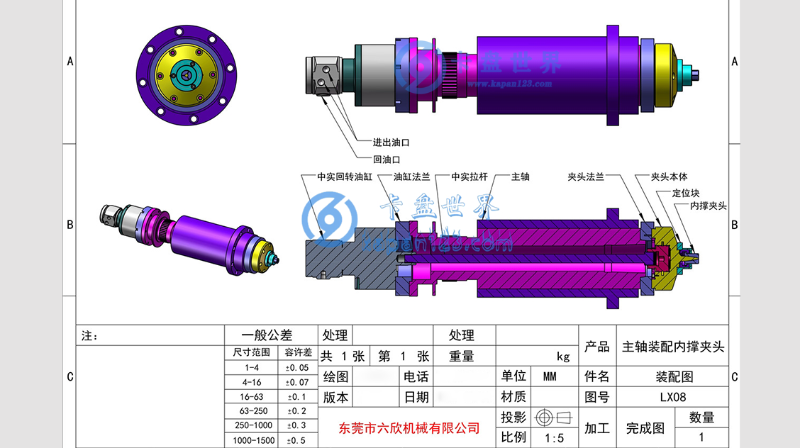

第五種，內漲夾頭（內撐夾頭）安裝示意圖如下：

內漲夾頭搭配的是中實型的油缸和中實拉桿，這里要注意定位塊和漲套的適配，可以根據夾持需求定制。

第六種，橡膠筒夾夾頭安裝示意圖如下：

橡膠筒夾夾頭安裝時也要注意定位塊的大小，夾頭搭配的是德國進口的橡膠夾頭，借助專用的卸爪器安裝方便。

以上六種就是小編給到大家介紹的車床主軸上比較常見的卡盤夾具結構示意圖，如果大家想了解更多的夾具安裝方法，可以咨詢六欣卡盤世界400-688-0096.
